L20

Med en tippelast på over 16 ton er Ljungby L20 konstrueret til arbejde som kræver ekstra høj kapacitet.

L20

Med en tippelast på over 16 ton er Ljungby L20 konstrueret til arbejde som kræver ekstra høj kapacitet.

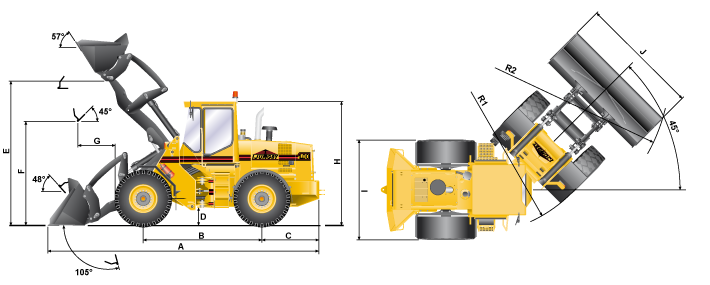

dimensioner

L20

Dimensioner


A 8 050 mm
B 3 400 mm
C 1 810 mm
D 440 mm
E 4 320 mm
F 3 030 mm
G 1 205 mm
H 3 540 mm
I 2 880 mm
J 3 050 mm
R1 5 700 mm
R2 6 430 mm




specifikationer

L20 - Tier 4F motor

Drivlinje

Motor Sisu 74 AWF
Max effekt (kW/hk) 220/300
Max drejningsmoment 1 200
Transmission ZF Ergopower
WG210
Foraksel ZF MTL 3105
Bagaksel ZF MTL 3095
Automatisk differentiale bagaksel s
Auto/manuel differentiale foraksel s
To kreds hydraulisk bremser s
Hydraulisk parkeringsbremse s
Vendbar kølervinge o








Tekstforklaring

s = standard
o = tilvalg
P = effekt
T = drejningsmoment
n = omdrejninger


Kraft og vægt

Brydekraft 180
Tippelast 0°          16 100
  40°        14 300
  45°        13 800
Egen vægt  19,8-22,0
Standart skovl 4,0
Letmatriale skovl 12,0
Tømmergreb 2,9


Hydrauliksystem

Hydraulikpumpe Parker/Sauer
Flow (l/min ved 2100 rpm) 400
Tryk (bar) 280
Løftecylinder (mm) 70/130
Vandring løftecylinder (mm) 980
Tiltcylinder (mm) 70/130
Vandring tiltcylinder (mm) 880
Hydraulikkøling s





Elsystem

Batteri 2 x 12 V, 120 A
Generator 100 A


Styresystem

Styrevinkel (grader) 45
Styrecylinder 50/90
Vandring styrecylinder (mm) 557
Pendling bagaksel (grader) +/- 15



Volumen indhold

Kølesystem 30
Motor (l) 29
Hydrauliksystem 195
Brændstoftank 310
Ad Blue tank (l) 60

Hjul

Radialdæk s
Dimension 23,5R25
